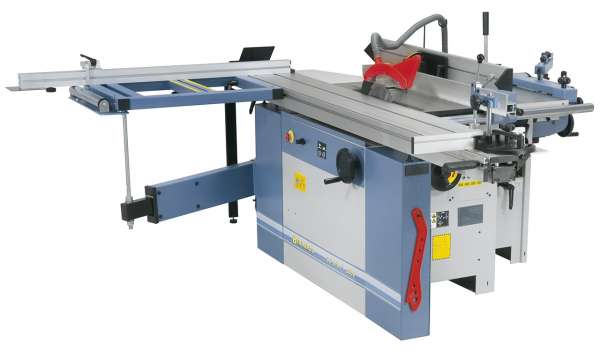

Kombinirani stroj 5 operacija CU 310 F/2000



Tehničke karakteristike:

RAVNALICA



KRUŽNA PILA



Radna širina

310 mm

Radni stol

830 x 300 mm

Dužina stola

1390 mm

Visina stola

850 mm

Visina stola

850 mm

Produljenje stola

505 x 300 mm

Broj okretaja glave

4800 °/min

Pokretni stol sa valjcima

830 x 530 mm

Paralelna AL granična letva

1220 x150 mm

Formatni stol

2000 x 270 mm

Nagib AL letve

90° do 45°

Dužina rezanja

2000 mm

Max. visina reza

4 mm

Promjer kružne pile max.

315 x 30 mm

Promjer glave

70 mm

Max. Visina reza 90° / 45°

100 / 80 mm

Noževi

3 kom.

Širina reza do granične letve

630 mm

Predajna snaga motora

3,8 kW 400 V

Broj okretaja kružne pile

4500 °/min

Prihvatna snaga motora

5,3 kW 400 V

Broj okretaja predrezača

8500 °/min

DEBLJAČA



Predrezač

2 x 100 x 20 mm

Duljina stola

540 mm

Priključak za odsis

100 mm

Radna širina

305 mm

Predajna snaga motora

3,8 kW 400 V

Visina prolaza min/max.

5 – 225 mm

Prihvatna snaga motora

5,3 kW 400 V

Max. visina reza

2 mm

GLODALICA



Brzina posmaka

6 m/min

Promjer osovine

30 mm

Priključak za odsis

100 mm

Podešavanje po visina

100 mm

STRANIČNO BUŠENJE



Otvor u stolu

80 / 100 / 140 / 190 mm

Dimenzije stola

500 x 200

Max. visina stezanja

100 mm

Stezna glava Westcot

0 – 16 mm

Max. promjer alata



Širina bušenja

285 mm

kod profiliranja

180 mm

Max. dubina bušenja

155 mm

kod nutanja

200 mm

Podešavanje po visini

140 mm

Broj okretaja osovine

1800 / 3000 / 6000 / 9000 °/min

Priključak za odsis

100 mm

Snaga motora

2,8 kW 400 V



Nazivna snaga motora

3,9 kW 400 V



Dimenzije stroja (Š x D x V)

2000 x 2990 x 1250 mm



Težina ca.

565 kg



Ident broj

08 – 1293
